產品的適用范圍
保護器適用于3-35kV開關柜，本保護器主要用于各種CT繞組二次側的異常過電壓保護。如：差動繞組、過流繞組、測量繞組、母線保護繞組或其他需要過電壓保護的地方。
產品功能及特點
●保護器適用于3-35kV開關柜；
●保護器動作后能把電流互感器二次過電壓限制到安全水平；
●保護器動作后顯示故障回路，方便故障排除；
●保護動作后有接點信號輸出，可供外回路引用；
●保護動作后有報警聲音提示，提醒用戶及時排除故障。
|
正常漏電流IL20V |
≤1uA |
|
輸入阻抗 |
＞100M |
|
導通電壓 |
出廠設定170±10% V |
|
導通時間 |
2ms |
|
報警輸出接點容量 |
AC220V/5A；DC110V/5A |
|
保護繼電器接點容量 |
AC220V/5A |
|
動作后長期允許的工作電流 |
40A |
|
允許的最大沖擊電流（峰值） |
400A |
|
工作電源 |
AC/DC:110-220V，50HZ |
|
功 耗 |
≤5W |
|
復方方式 |
手動按鈕復位、外部復位可選 |
|
執行標準 |
GB 1208、IEC834-1 |
|
抗震性能 |
10-50-10HZ 2g 3min |
|
工作環境 |
溫度：－25℃～+65℃ 濕度：≤95%RH |

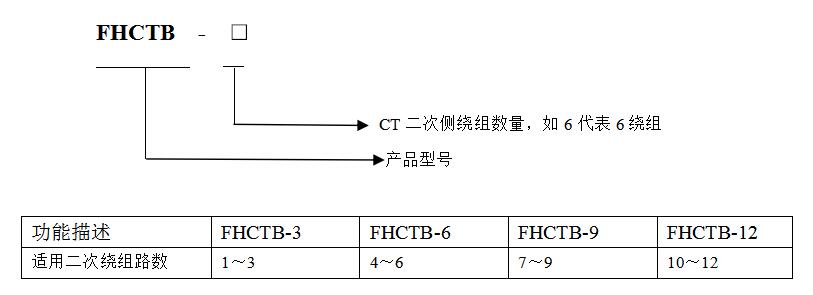

產品型號及選型

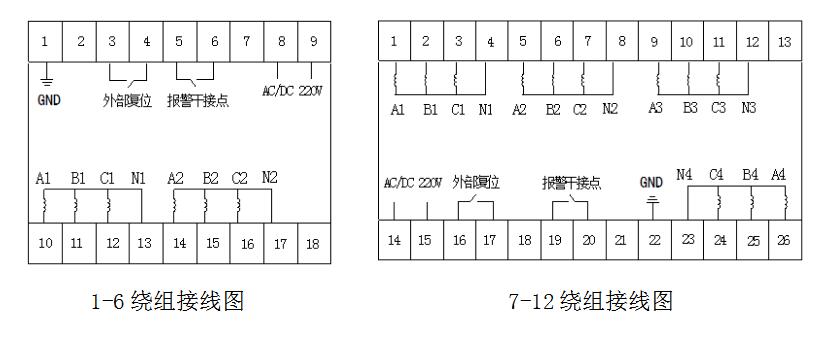

產品外形尺寸及安裝方式
1-6繞組：長115*寬90*高40mm; 7-12繞組：長145*寬90*高40mm;
安裝方式：導軌式安裝。
